LM 1036 Tone Control

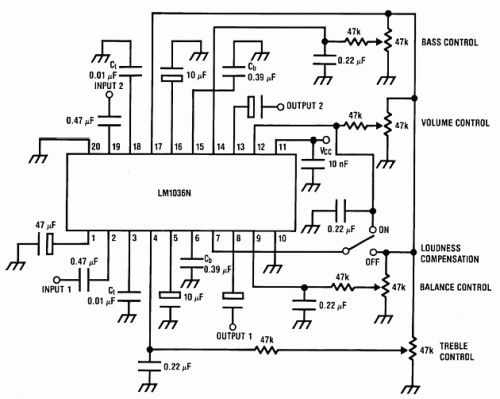

Bass-treble tone control circuit-Circuit diagram


IC LM1036 adalah tone control ( bass / treble ) , volume dan balance untuk aplikasi amplifier stereo di radio mobil , TV dan sistem audio lainnya . Sebuah  kontrol tambahan adalah loudness . Empat kontrol lainnya adalah bass, treble , volume dan balance.Setiap respon nada didefinisikan oleh satu kapasitor dipilih untuk memberikan karakteristik yang diinginkan .
fitur :

Rentang tegangan power supply , 9V sampai 16V
Volume control range, 75 dB
Tone control , ± 15 dB
Pemisahan saluran , 75 dB
Distorsi rendah , 0,06% khas untuk tingkat input 0,3 Vrms
High signal terhadap distorsi, 80 dB untuk tingkat input 0,3 Vrms
Beberapa komponen eksternal diperlukan
Catatan :

Tegangan Vcc bisa  9V sampai 16V dan  kapasitor output 10uF / 25V electrolytic

Demikian mengenai tone control IC LM1036.Semoga bermanfaat
